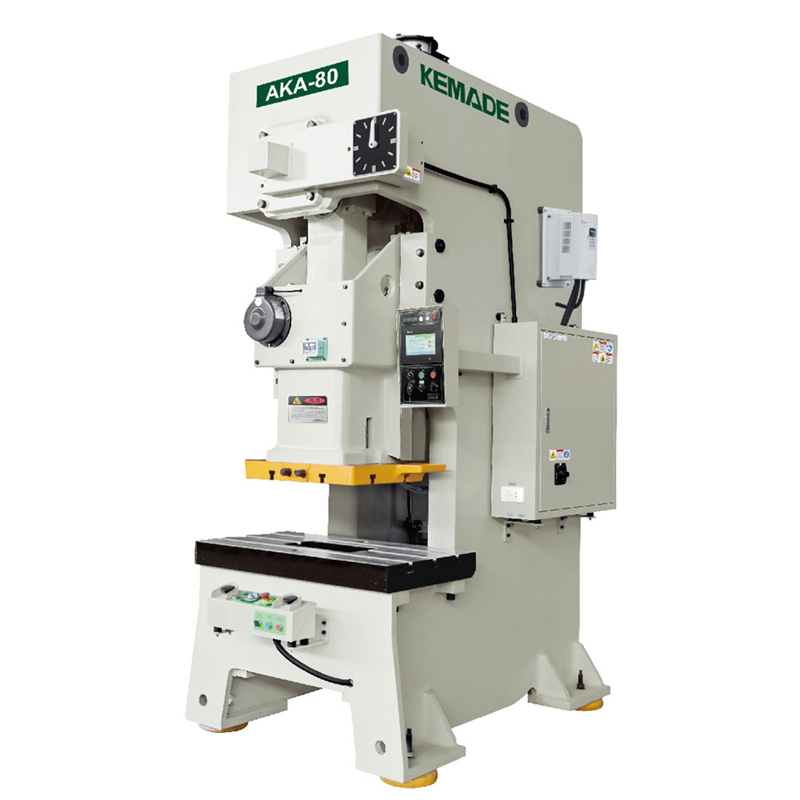

KEMADE科瑪?shù)赂呔軟_床的構架，采用鋼板焊接，并經熱處理、消除床身內應力傳動中心與機器整體的中心趨于一致，確保沖壓的精確、穩定。高精密強力鋼架沖床的離合器/剎車器裝置高度靈敏，滑塊調整機構調整精密高達0.1mm，調整生產更具安全、快捷。 精密沖床曲軸、齒輪、齒輪軸等摩擦等部位均經硬化熱處理后再研磨加工，有極高的耐磨性和平衡性，性能穩定 ，確保高精沖床品質和壽命.科瑪?shù)翶EMADE精密沖床應用廣泛，此高性能沖床可加裝自動送料機，從事自動移送整條生產線加工。
AKA高精密數控沖床系列規格表：
25噸-80噸 .
項目/型號 | Unit | AKA-25 | AKA-35 | AKA-45 | AKA-60 | AKA-80 | |||||
型式 | S/V | H | V | H | V | H | V | H | V | H | |
公稱能力 | Ton | 25 | 35 | 45 | 60 | 80 | |||||
沖力發生位置 | mm | 3.2 | 1.6 | 3.2 | 1.6 | 3.2 | 1.6 | 4 | 2 | 4 | 2 |
行程 | mm | 80/60 | 30 | 70 | 40 | 80 | 50 | 120 | 60 | 150 | 70 |
速度 | spm | 60-120/60-140 | 130-200 | 40-120 | 110-180 | 40-100 | 100-150 | 35-90 | 80-120 | 35-80 | 80-120 |
最大閉合高度 | mm | 195/200 | 215 | 220 | 235 | 250 | 265 | 310 | 340 | 340 | 380 |
滑塊調整量 | mm | 50 | 55 | 60 | 75 | 80 | |||||
上工作臺尺寸 | mm | 300*230*50 | 360*250*50 | 400*300*60 | 500*360*70 | 560*420*70 | |||||
下工作臺尺寸 | mm | 680*300*65 | 680*300*70 | 800*400*70 | 850*440*80 | 900*500*80 | 1000*550*90 | ||||
模柄孔 | ?mm | 38.1 | 38.1 | 38.1 | 50 | 50 | |||||
主電動機 | KW | 3.7 | 3.7 | 5.5 | 5.5 | 7.5 | |||||
滑塊調整機構 | KW | Manual | Manual | Manual | Manual | Motor | |||||
空氣壓力 | Kg/cm2 | 6 | 6 | 6 | 6 | 6 | |||||
沖床精度 | Grade | GB(JIS)1 Class | |||||||||
沖床尺寸 | mm | 1280*850*2200 | 1380*900*2400 | 1600*950*2500 | 1600*1000*2800 | 1800*1180*3050 | |||||
沖床重量 | Ton | 2.1 | 3 | 3.8 | 5.6 | 6.5 | |||||
模墊能力 | Ton | - | 2.3 | 2.3 | 3.6 | 3.6 | |||||
模墊行程 | mm | - | 50 | 50 | 70 | 70 | |||||
模墊有效面積 | mm2 | - | 300*230 | 300*230 | 350*300 | 450*310 | |||||
110噸-315噸 .
項目/型號 | Unit | AKA-110 | AKA-160 | AKA-200 | AKA-260 | AKA-315 | |||||
型式 | V | H | V | H | V | H | V | H | V | H | |
公稱能力 | Ton | 110 | 160 | 200 | 260 | 315 | |||||
沖力發生位置 | mm | 6 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 7 | 3.5 |
行程 | mm | 180 | 80 | 200 | 90 | 200 | 100 | 250 | 150 | 250 | 150 |
速度 | spm | 30-60 | 60-90 | 20-50 | 40-70 | 20-50 | 50-70 | 20-40 | 40-50 | 20-35 | 30-50 |
最大閉合高度 | mm | 360 | 410 | 460 | 510 | 460 | 510 | 500 | 550 | 550 | 550 |
滑塊調整量 | mm | 80 | 100 | 110 | 120 | 120 | |||||
上工作臺尺寸 | mm | 650*470*80 | 700*550*90 | 850*630*90 | 950*700*100 | 950*700*100 | |||||
下工作臺尺寸 | mm | 1150*600*110 | 1250*800*140 | 1400*820*160 | 1500*840*180 | 1500*840*200 | |||||
模柄孔 | ? mm | 50 | 65 | 65 | 65 | 65 | |||||
主電動機 | KW | 11 | 15 | 18.5 | 22 | 30 | |||||
滑塊調整機構 | KW | Motor | Motor | Motor | Motor | Motor | |||||
空氣壓力 | Kg/cm2 | 6 | 6 | 6 | 6 | 6 | |||||
沖床精度 | Grade | GB(JIS)1 Class | |||||||||
沖床尺寸 | mm | 1900*1300*3200 | 2300*1400*3800 | 2615*1690*4075 | 2780*1850*4470 | 2780*1850*4500 | |||||
沖床重量 | Ton | 9.6 | 16 | 23 | 32 | 35 | |||||
模墊能力 | Ton | 6.3 | 10 | 14 | 14 | 14 | |||||
模墊行程 | mm | 80 | 80 | 100 | 100 | 100 | |||||
模墊有效面積 | mm2 | 500*350 | 650*420 | 710*480 | 810*480 | 810*480 | |||||
